Descrizione

Parametri tecnici

TS mantiene un vasto inventario di flange di rame nichel C70600 (90/10) e C71500 (70/30). Il nichel di rame ha dimostrato di essere molto resistente a acqua di mare, acqua salmastra, composti organici, sali, acidi non ossidanti diluiti e altro ancora. A causa dell'elevata resistenza agli organismi marini come i cirripedi, il nichel di rame viene comunemente usato nei sistemi di tubazioni dell'acqua di mare.

APPLICAZIONI TIPICHE

Sistemi di tubazioni per acqua di mare

Prese di distribuzione a pressione

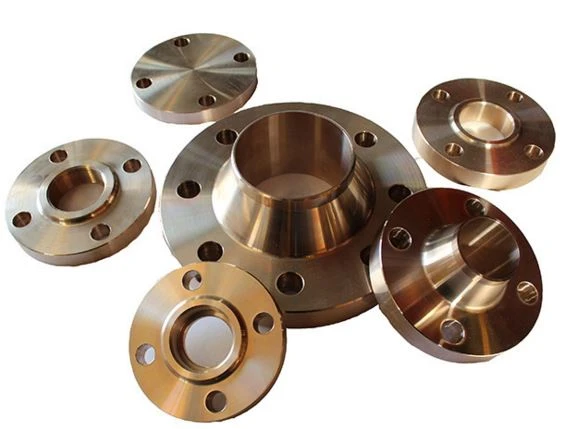

FLANGE PER C70600 / C71500

Flange a saldare, filettate, cieche, a saldare

flangia composita con flangia interna in rame nichel cuni 90/10 c70600 su flangia

flangia cieca in rame nichel cuni 90/10 c70600

flangia di saldatura a zoccolo in rame nichel cuni 90/10 c70600

flangia filettata in rame nichel cuni 90/10 c70600

flangia di rame nichel cuni 90/10 c70600

flangia di saldatura composita con flangia interna in rame nichel cuni 90/10 c70600

flangia per collo di saldatura in nichel di rame cuni 90/10 c70600

Tabella standard delle flange in rame e nichel

TS flange in rame e nichel

TS Flange di rame e nichel

MATERIALE DI FLANGE DI NICHEL DI RAME EEMUA DIN ANSI

FLANGE INTERNI IN SALDONE COMPOSITO CuNi 145 DIN 86037

FLANGE A PARETE SALDANTE COMPOSITE Acciaio al carbonio 145 DIN 86037

SCIVOLO COMPOSITO SU FLANGE INTERNI CuNi 145 DIN 86036

SCIVOLO COMPOSITO SU FLANGE DI SOSTEGNO Acciaio al carbonio 145 DIN 86036

SALVAGUARDIA SOLIDO CuNi 145 DIN 2632/2633 B 16-5

SOLID SLIP ON CuNi 145 DIN 86033 B 16-5

SOLID BLIND CuNi B 16-5

SALDATURA DI PRESA SOLIDA CuNi B 16-5

SALDATURA FILETTATA CuNi B 16-5

Flange in rame di nichel standard DIN

Le flange standard DIN sono lo standard più comune nella costruzione navale.

Ci sono quattro standard principali come di seguito:

Flange per collo di saldatura composito DIN 86037

Flange di scorrimento composito DIN 86036

Flange DIN 86033 in nichel di rame

Flange per collo di saldatura in nichel di rame DIN 2632/2633

La pressione in DIN è 10 bar e 14 bar.

Materiale: può essere denominato CW352h e Cuni10fe1.6mn.

Il requisito del materiale standard DIN come la tolleranza è più severo di altri standard.

EEMUA 145 Flange di rame standard in nichel

Le flange standard rame-nichel EEMUA 145 sono normalmente utilizzate sulla struttura marina e offshore.

Ci sono quattro stili principali come di seguito:

Flange del collo di saldatura composito

Slip On Flange composito

Slip On Flange Copper Nickel

Flange di saldatura in nichel di rame

La pressione in DIN è 16 bar e 20 bar.

Materiale: può essere denominato UNS 7060X

ASME B16.5 Flange di rame e nichel

Le flange standard ASME B16.5 sono principalmente utilizzate sul campo petrolifero.

Ci sono cinque standard principali come di seguito:

Flange di saldatura in nichel di rame

Slip On Flange Copper Nickel

Flange saldate a saldare in nichel di rame

Flange filettate in nichel di rame

Flange cieche in nichel di rame

Il tasso di pressione nel campo del nichel di rame è: Classe 150 e Classe 300

Spessore: Sch5s, Sch10s, Sch40s, Sch80s.

Materiale: ASTM B151 UNS C70600

Tipo con flange in rame e nichel

Flange del collo di saldatura composito

TS, come uno dei produttori e fornitori mondiali di flange in rame con nichel.

TS può produrre flange composte da collo in nichel di rame.

La flangia del collo di saldatura composita TS è composta da due parti.

Una è costituita da flange interne in nichel di rame, denominate anche come colletto in nichel di rame, estremità di nichel di rame.

flangia in rame nichelato

Flange interne in nichel di rame

L'altra è la flangia esterna in acciaio al carbonio, indicata anche come flangia libera o flangia di supporto.

In generale, utilizzare le flange del collo di saldatura composito in una delle tre situazioni:

Risparmi. Quando il materiale del tubo è speciale e il prezzo è costoso, la saldatura della flangia dello stesso materiale è costosa.

Scomodo da saldare o scomodo da lavorare o richiedere alta resistenza.

Facile da costruire.

Svantaggi dell'utilizzo delle flange composte del collo di saldatura:

La pressione è bassa La pressione sulla costruzione della spedizione è bassa, quindi le flange del collo di saldatura composito sono molto popolari nella costruzione della spedizione.

La forza dell'anello di saldatura è bassa

TS Stock List Of Copper Nickel Composite Weld Neck Flange

DIN 83037 - Collare in nichel di rame, stelo in nichel di rame

EEMUA 145 - Collare in nichel di rame tipo S

EEMUA 145 - Collare in nichel di rame tipo L

BS EN 1092 -3, tipo 34

Slip On Flange composito

TS, come uno dei produttori e fornitori mondiali di flange in rame con nichel.

TS può anche produrre flangie composte da flange di rame e nichel.

La flangia del collo di saldatura composita TS è composta da due parti

Una è costituita da flange interne in nichel di rame, denominate anche come colletto in nichel di rame, estremità di nichel di rame.

L'altra è la flangia esterna in acciaio al carbonio, indicata anche come flangia libera o flangia di supporto.

Le flange composte su flange sono simili alle flange composte del collo di saldatura.

slip on flan in composito di nichel di rame

Flangia interna - Flessibili compositi Slip On

La differenza tra le flange composte su flange e il collo di saldatura composito è il collegamento con i tubi in nichel di rame, la saldatura testa a testa e la saldatura antiscivolo.

TS Stock List Of Copper Nickel Composite Slip On Flange

DIN 83036 - Collare in nichel di rame, stelo in nichel di rame

EEMUA 145 - Collare in nichel di rame

Flange di saldatura in nichel di rame

TS, come uno dei produttori e fornitori di flange di rame di prima classe al mondo, produce anche flange di saldatura in nichel di rame.

Le flange TS saldate al nichel di rame sono una sorta di flange in rame e nichel, che si riferiscono a una flangia con un collo di saldatura e alla transizione di un tubo tondo e saldate al tubo.

La differenza tra le flange del collo di saldatura in nichel di rame e la flangia in rame nichelato sulla flangia consiste nel fatto che tra la flangia e la parte saldata del tubo della flangia vi è una flangia lunga e inclinata a collo alto e lo spessore della parete di questa parte a collo alto.

La graduale transizione allo spessore della parete nella direzione dell'altezza migliora la discontinuità dello stress e aumenta quindi la resistenza delle flange di nichel di rame.

Le flange TS saldate al nichel di rame vengono utilizzate principalmente in condizioni di lavoro difficili, come tubi in cui la pressione o la temperatura fluttua notevolmente, come alta temperatura e alta pressione, quando la sollecitazione sulla flangia viene aumentata a causa dell'espansione termica del tubo o altro carichi. Conduttura della temperatura sottozero.

La flangia del collo di saldatura in nichel di rame non è facile da deformare, sigillare e ampiamente utilizzata. La pressione nominale è di circa PN1.0MPa ~ PN25.0MPa.

Le flange TS saldate in nichel di rame possono essere suddivise nei seguenti tipi in base alla superficie di tenuta: flange a faccia piana, flange frontali rialzate.

Portata di applicazione della flangia del collo di saldatura del nichel di rame

flange in rame nichelate da 24 pollici

Le flange TS saldate al nichel di rame non sono facili da deformare, sigillare e ampiamente utilizzate.

Ha requisiti di rigidità ed elasticità corrispondenti e una ragionevole transizione di assottigliamento della saldatura di testa.

La distanza dal giunto di saldatura alla superficie del giunto è ampia e la superficie del giunto non viene deformata dalla temperatura di saldatura.

Richiede una struttura del corpo dei fanghi più complessa, adatta per condotte con fluttuazioni di alta pressione o temperatura o condotte per alta temperatura, alta pressione e bassa temperatura, generalmente utilizzate per il collegamento di condotte e valvole con PN superiore a 10 bar; utilizzato anche per trasportare mezzo costoso, infiammabile ed esplosivo sul gasdotto.

TS Stock List Of Copper Nickel Weld Neck Flange

EEMUA 145

DIN 2632, DIN 2633

ASME B16.5

Slip On Flange Copper Nickel

TS, come uno dei produttori e fornitori di flange di rame di prima classe al mondo, produce anche flange di rame e nickel sulle flange.

Le flange in nickel di rame hanno una bassa altezza del collo, che migliora la rigidità e la capacità portante della flangia in rame e nichel.

Rispetto alle flange del collo di saldatura in nichel di rame, il lavoro di saldatura è ampio e costerà più barre di saldatura al nichel di rame.

flangia di rame nichelata - flangia su flange

Slip On Flange Copper Nickel

L'alta temperatura e l'alta pressione e le fluttuazioni ripetute e le fluttuazioni di temperatura non possono essere evitate.

Tuttavia, l'installazione in loco è più comoda e il processo di impastatura della saldatura può essere omesso,

Quindi il nichel di rame sulle flange è popolare.

TS Stock List Of Copper Nickel Slip On Flange

DIN 86033

EEMUA 145

ASME B16.5

Flange saldate a saldare in nichel di rame

TS, come uno dei produttori e fornitori di flange di rame di prima classe al mondo, produce anche flange di saldatura con zinco di rame.

La forma base della flangia del portalampada in rame nichelato TS è la stessa delle flange in rame nichelato. Cioè, un foro di un certo foro è formato nel foro interno della flangia di nichel di rame.

Il tubo viene inserito nel foro e saldato.

Saldare un cerchio di saldature sul retro della flangia, a causa di spazi tra la flangia del socket e la scanalatura, facile da produrre corrosione,

se una saldatura viene saldata all'interno per evitare tale corrosione.

Le flange saldate con innesto in rame nichelato TS saldate su entrambi i lati interno ed esterno hanno una resistenza a fatica superiore del 5% rispetto a quella delle flange in rame nichelato e della stessa resistenza statica.

Quando si utilizza una flangia di saldatura con bocchettone di rame, il suo diametro interno deve essere uguale al diametro interno del tubo. La flangia di saldatura a bussola è adatta solo per tubi con un diametro nominale di 150 (4 pollici) o inferiore.

TS Stock List Of Copper Nickel Socket Weld Flange

ASME B16.5

Flange filettate in nichel di rame

TS, come uno dei produttori e fornitori di flange di rame di classe mondiale, produce anche flange filettate in nichel di rame.

Le flange TS in rame e nichel sono realizzate lavorando il foro interno di una flangia in una filettatura del tubo e sono collegate a un tubo filettato per realizzare una connessione.

Questa è una flangia non di saldatura. Rispetto alle flange del collo di saldatura in nichel di rame e alle flange di nichel di rame, le flange filettate in nichel di rame sono facili da installare e mantenere e possono essere utilizzate su tubazioni che non possono essere saldate sul posto.

Ma nella conduttura la temperatura cambia bruscamente o la temperatura è superiore a 20 ° C al di sotto di -45 ° C. Si sconsiglia di utilizzare la flangia filettata in nichel di rame per evitare perdite.

Tipo filettato: NPT, BSPT

La superficie di tenuta della flangia filettata in nichel rame ha due tipi, la faccia sollevata e la faccia piatta.

Tenere conto delle caratteristiche strutturali della flangia filettata in nichel di rame.

Pertanto, non è adatto per applicazioni infiammabili / esplosive e altamente pericolose ed estremamente pericolose.

La pressione nucleare è piccola, come i sistemi di condizionamento d'aria, ecc., Che possono essere usati in sicurezza.

TS Stock List Of Copper Nickel Threaded Flange

ASME B16.5

Flange cieche in nichel di rame

TS, come uno dei produttori e fornitori di flange di rame di prima classe al mondo, produce anche flange cieche in rame e nichel.

Il centro della flangia cieca è solido, circondato da fori per bulloni, le flange cieche in nichel di rame possono essere piatte o rialzate.

flangia di rame nichelata - flange cieche

Flange cieche in nichel di rame

In breve, lo scopo delle flange cieche di rame e nichel è quello di bloccare la tubazione di nichel di rame, è il materiale all'interno del tubo non traboccare, generalmente utilizzato alla fine del ramo di approvvigionamento idrico.

Esiste una parte temporanea del segmento di tubo da utilizzare per il blocco temporaneo, alcuni direttamente con la valvola, alcuni dei tubi originali non sono utilizzati, utilizzare flange in rame nichelato rame nichelato.

TS Stock List Of Copper Nickel Blind Flange

ASME B16.5

Composizione chimica delle flange di rame e nichel

Tester per analisi materiali in lega di rame e nichel

Tester di analisi dei materiali

Tabella 1.Comparison delle specifiche internazionali standard per le flange CuNi 90/10

DIN 86019

2.1972 EEMUA 144

UNS 7060X BS 2871

CN 102 ASTM B466

C70600 JIS H 3300

C7060 MIL-T-16420K

C70600

Ni% 9.0-11.0 10.0-11.0 10.0-11.0 9.0-11.0 9.0-11.0 9.0-11.0

Fe% 1.5-1.8 1.5-2.0 1.0-2.0 1.0-1.8 1.0-1.8 1.0-1.8

Mn% 0.5-1.0 0.5-1.0 0.5-1.0 Max.1.0 0.2-1.0 Max1.0

C% Max.0.05 Max.0.05 Max.0.05 Max.0.05 Max.0.05

Pb% Max.0.03 Max.0.01 Max.0.01 Max.0.02 Max.0.05 Max.0.02

S% Max.0.015 Max.0.02 Max.0.05 Max.0.02 Max.0.02

P% Max.0.02 Max.0.02 Max.0.02 Max.0.02

Zn% Max.0.15 Max.0.20 Max.0.50 Max.0.50 Max.0.05

Zr% Max.0.03

Altro Max.0.30 Max.0.30 Max.0.30

Cu% Saldo Saldo Saldo Saldo Cu + Ni

+ Fe + Mn

Min.99.5. Min.86.5

Tabella 2. Confronto delle specifiche internazionali standard per le flange in rame nichel 70/30

DIN 17664

2.0882 BS 2871

CN 107 ASTM 466

C71500 JIS H 3300

C7150 NES

780 MIL-T-16420K

C71500

Ni% 30.0-32.0 30.0-32.0 29.0-33.0 29.0-33.0 30.0-32.0 29.0-33.0

Fe% 0.4-1.0 0.4-1.0 0.4-1.0 0.4-1.0 0.6-1.0 0.4-1.0

Mn% 0.5-1.5 0.5-1.5 Max.1.0 0.2-1.0 0.5-1.5 Max.1.0

C% Max.0.05 Max.0.06 Max.0.05 Max.0.06 Max.0.05

Pb% Max.0.03 Max.0.01 Max.0.02 Max.0.05 Max.0.01 Max.0.02

S% Max.0.02 Max.0.08 Max.0.02 Max.0.02 Max.0.02

P% Max.0.02 Max.0.02 Max.0.01 Max.0.02

Zn% Max.0.5 Max.0.50 Max.0.50 Max.0.50

Altro Max.0.30 Max.0.30 Max.0.50 Max.0.30 Max.0.50

% In% Saldo Equilibrio CuNi + Fe + Mn

Min.99.5 Min.66.5. Min.65.0

Proprietà fisiche delle flange in rame e nichel

Valori Unità CuNi 90/10 CuNi 70/30

Densità (20 ° C) kg / m3 8900 8900

Resistività elettrica (ricotta 20 ° C) μΩ.cm 19 34

Conducibilità termica (da 20 ° C a 200 ° C) W / m. ° K 50 30

Coefficiente di espansione (da 20 ° C a 200 ° C) C x 10-6 17 16

Modulo di elasticità (20 ° C ricotto) Mpa 126 000 126 000

Temperatura di ricottura ° C 760 - 800 760 820

Intervallo di fusione ° C 1100 - 1150 1180 1240

Permeabilità magnetica (ricottura a 20 ° C) 1,08-1,80 <>

Proprietà meccaniche del tubo in nichel di rame

Valori tipici Unità CuNi 90/10 CuNi 70/30

Resistenza alla trazione (UTS), (Rm) MPa> 310> 350

ksi> 44> 51

Prova di stress (YS 0,2), (Rp 0,2) MPa> 110> 130

ksi> 16> 19

Allungamento (E 5,65 VS)%> 35> 30

Durezza (HB10 D2)> 70> 80

Applicazione di flange di nichel di rame

Le applicazioni delle flange in rame-nichel sono ampiamente presenti in diversi settori. Sono usati in

Costruzione navale: questi progetti sono basati sul mare o sul fiume, dove le flange svolgono il ruolo fondamentale per proteggere i raccordi dalle sostanze pericolose dell'acqua.

Impianti di dissalazione: è comunemente usato nei progetti di agricoltura, minerali e metallurgia in cui queste flange proteggono gli oggetti dai danni di acqua, sabbia e ingredienti del terreno difettosi.

Generazione di energia: le piante e i progetti creati per creare energia si basano su tali flange perché queste flange in rame nichel sono abbastanza robuste da funzionare in ambienti altamente corrosivi.

Tuttavia, altre industrie in cui tali flange sono ampiamente utilizzate sono progetti di acqua di mare, industria degli armamenti, scafi di navi e imbarcazioni.

Vantaggi delle flange in rame e nichel

Solido ed estremamente resistente.

Facilmente riparabile e modificato con raccordi.

Estendere il ciclo di vita del tubo

Resistente all'acqua e ad altri ingredienti corrosivi

Può funzionare efficientemente in ambienti corrosivi.

Impedisce alle sostanze antivegetative di aderire all'oggetto

Alta qualità

Economico

Fabbricazione di flange di nichel di rame

processo produttore di nichel di rame

Imballaggio di flange di nichel di rame

Marcatura normale: dimensioni, materiali, standard, calore n ..

Puoi anche contattarci per la marcatura personalizzata.

Confezione: TS enfasi sulla confezione per garantire che non vi siano danni durante il trasporto.

Le flange in rame e nichel sono confezionate in astuccio di legno per navigabilità.

imballaggio di nichel di rame

Ispezione con flange in rame e nichel

ispezione di nichel di rame

TS Flange di nichel di rame

Flange del collo di saldatura composito in nichel di rame

Norma: DIN 86037, EEMUA 145

Dimensioni: DN15-DN500

Spessore e pressione nominale: 10bar, 14bar, 16bar, 20bar

Materiale: Rame NickelCuNi10Fe1,6Mn, EEMUA 145 UNS 7060X

CuNi 90/10 (C70600), CuNi 70/30 (C71500)

Flange in rame composito in nichel ondulato

Norma: DIN 86036, EEMUA 145

Dimensioni: DN15-DN100

Spessore e pressione nominale: 10bar, 14bar, 16bar, 20bar

Materiale: nichel di rame CuNi10Fe1,6Mn, EEMUA 145 UNS 7060X

CuNi 90/10 (C70600), CuNi 70/30 (C71500)

Flange di saldatura in nichel di rame

Norma: DIN 2632/2633, EEMUA 145, ASME B16.5
