Il tubo alettato basso è un tubo alettato ottenuto mediante deformazione plastica a freddo. Il metodo consiste nel realizzare, da un tubo liscio, alette con una particolare forma geometrica senza asportazione di materiale;
Tubo alettato estruso: è realizzato con tubi in alluminio e altri tubi metallici nel loro insieme, senza resistenza di contatto, buone prestazioni di trasferimento di calore, elevata resistenza alla corrosione, piccola perdita di flusso, shock termico e vibrazioni meccaniche,
Un tubo alettato incorporato è un componente tubolare utilizzato per aumentare l'efficienza del trasferimento di calore, dotato di alette integrate nella sua superficie per amplificare l'area di trasferimento del calore.
I tubi alettati seghettati sono componenti di scambio termico comprendenti un tubo base e una serie di elementi seghettati o alettati fissati all'esterno del tubo. Queste alette hanno lo scopo di aumentare la superficie del tubo, migliorando di conseguenza l'efficienza complessiva del trasferimento di calore.
I tubi chiodati rappresentano un progresso significativo nella tecnologia di trasferimento del calore. Questi tubi sono dotati di perni saldati lungo l'intera lunghezza della superficie esterna di un tubo metallico.

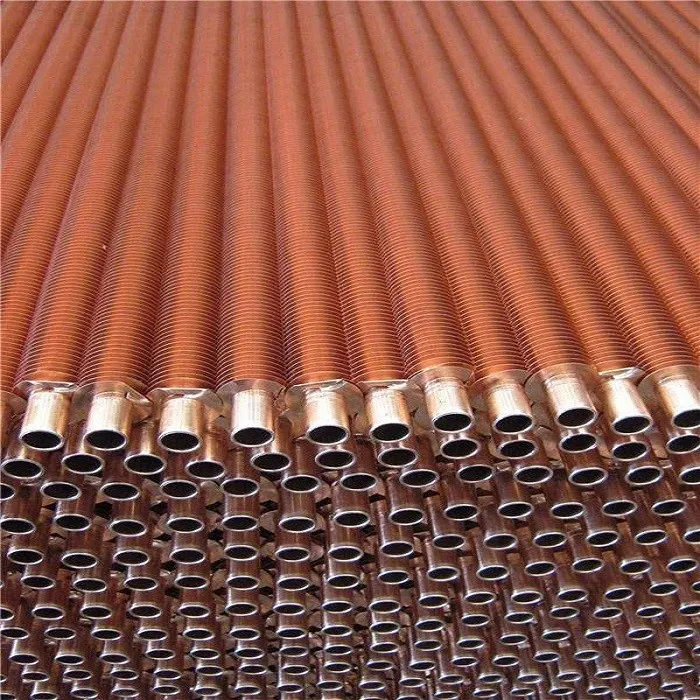

Aletta con piede KL – Aletta con piede a L zigrinata: tubo base esterno alla zigrinatura, che si avvolge attorno ai piedini a L dopo il secondo rotolamento per rafforzare il contatto del segmento, migliorare le prestazioni di trasferimento del calore, può resistere a cicli ripetuti di caldo e freddo senza allentarsi.
Tubo alettato in acciaio inossidabile saldato al laser: il tubo alettato saldato al laser utilizza la tecnologia di saldatura laser, 99%-100% completamente saldato, capacità di trasferimento del calore superiore rispetto alla saldatura HF e al tubo alettato avvolto, consumo energetico inferiore, costo ridotto dei materiali di consumo e una maggiore efficienza del processo.
Tubi ad alette H / doppia H (TIPI", Doppia S") Acciaio H Le coppie di alette in acciaio di forma parallela sono saldate a resistenza sulla superficie dei singoli tubi di pressione (tubi) in condizioni controllate molto attentamente.
I tubi ad alette alte sono tubi a superficie estesa appositamente progettati, progettati principalmente per applicazioni che richiedono un significativo rapporto tra la superficie esterna e quella interna.
Come suggerisce il nome, è costituito da un fascio di tubi piegati a forma di U, tipicamente alloggiati all'interno di un guscio. Il design facilita lo scambio di calore tra due fluidi, garantendo un efficiente trasferimento di energia senza contatto diretto tra loro.
Vantaggi del pacchetto di tubi con piegatura a U
Design compatto:La configurazione con curva a U consente un design più compatto, rendendolo adatto ad applicazioni con spazio limitato.
Trasferimento di calore efficiente:Il modello di flusso in controcorrente o parallelo migliora l'efficienza del trasferimento di calore, consentendo un efficace scambio termico tra i fluidi.
Perdite di carico ridotte:Gli scambiatori di calore con curva a U presentano in genere perdite di carico inferiori rispetto ad altri modelli di scambiatori di calore, con conseguente risparmio energetico e migliori prestazioni del sistema.
Manutenzione facile:Il design della curva a U semplifica i processi di manutenzione e pulizia, poiché il fascio tubiero è facilmente accessibile e ispezionabile.
Applicazione del fascio di tubi con piegatura a U
Lavorazione del petrolio greggio
Gli scambiatori di calore dotati di fasci tubieri vengono utilizzati per riscaldare o raffreddare il petrolio greggio durante i processi di raffinazione.
Trattamento del gas
I fasci tubieri sono parte integrante dell'addolcimento del gas, della disidratazione e di altri processi che purificano e preparano il gas naturale per il trasporto e l'uso.
Operazioni di recupero
I fasci tubieri negli scambiatori di calore facilitano il recupero di componenti preziosi come i gas naturali liquidi (NGL) dai flussi di gas.
Sistemi di raffreddamento e riscaldamento
I fasci tubieri vengono utilizzati negli scambiatori di calore che mantengono temperature operative ottimali in varie apparecchiature e processi.
Componenti del fascio di tubi con piegatura a U
Tubi
Gli elementi primari in cui avviene il trasferimento di calore. Possono essere disposti in varie configurazioni, ad esempio diritti, a forma di U o avvolti elicoidale, a seconda dell'applicazione.
01
Conchiglia
L'involucro esterno che contiene il fascio tubiero. Il guscio dirige il flusso del fluido secondario attorno ai tubi.
02
Piastra tubiera
Le piastre che tengono i tubi in posizione, consentendo loro di essere posizionati saldamente e prevenendo perdite.
03
Deflettori
Si tratta di strutture interne che guidano il flusso del fluido lato mantello e migliorano l'efficienza del trasferimento di calore creando turbolenze.
04
Materiale del fascio di tubi piegati a U
Acciaio al carbonio:I tubi curvati a U in acciaio al carbonio sono economici e adatti per applicazioni in cui la resistenza alla corrosione non è una preoccupazione primaria. Sono comunemente usati in sistemi a temperatura da bassa a moderata.
Acciaio inossidabile:I tubi curvati a U in acciaio inossidabile sono noti per la loro eccellente resistenza alla corrosione, che li rende adatti per applicazioni in cui l'esposizione ad ambienti corrosivi o ad alte temperature è un problema. A seconda dei requisiti specifici, è possibile utilizzare diversi gradi di acciaio inossidabile, come 304, 316 e 321.
Rame e leghe di rame:I tubi curvati a U in rame sono ottimi conduttori di calore ed elettricità. Sono spesso utilizzati in applicazioni come sistemi HVAC e refrigerazione grazie alla loro elevata conduttività termica.
Alluminio:I tubi piegati a U in alluminio sono leggeri e hanno una buona conduttività termica. Sono utilizzati in varie applicazioni di scambio termico, inclusi radiatori automobilistici e sistemi di condizionamento dell'aria.
Inconel:I tubi curvati a U in Inconel sono noti per la loro resistenza alle alte temperature e alla corrosione, che li rendono adatti per applicazioni in ambienti estremi, come quelli aerospaziali e di lavorazione chimica.
Titanio:I tubi curvati a U in titanio offrono un'eccezionale resistenza alla corrosione, soprattutto in ambienti altamente corrosivi. Sono utilizzati in settori come la lavorazione chimica e le applicazioni marine.
Come funzionano i fasci tubieri
I fasci tubieri si trovano all'interno degli scambiatori di calore a fascio tubiero. I fasci tubieri sono posizionati all'interno di un guscio cilindrico, dove fluidi a diverse temperature iniziali passano attraverso e sopra i tubi. I fluidi possono essere liquidi o gas. Il calore viene trasferito da un fluido all'altro attraverso le pareti del tubo, dall'interno del fascio tubiero (lato tubo) all'interno della parete del mantello (lato mantello), o viceversa.
Avere più tubi nel fascio tubiero aumenta il trasferimento di calore perché c'è una superficie di trasferimento di calore più ampia. È possibile aggiungere miglioramenti alla superficie per aumentare la superficie disponibile o aumentare la turbolenza del fluido, aumentando anche la velocità di trasferimento del calore. I tubi alettati possono essere utili quando il fluido sul lato mantello ha un coefficiente di trasferimento di calore significativamente inferiore rispetto al fluido sul lato tubo.
Coperchi e canali terminali regolano il flusso del fluido nel circuito lato tubo. I deflettori all'interno del mantello dirigono i fluidi sul lato mantello attraverso il fascio tubiero aumentandone la velocità e la turbolenza, il che aumenta la velocità di trasferimento del calore. I deflettori devono adattarsi perfettamente all'interno del guscio per evitare perdite di prestazioni dovute al bypass del fluido attorno ai deflettori. I deflettori sono solitamente fissati al fascio tubiero anziché al guscio in modo che i fasci tubieri possano essere facilmente rimossi per la manutenzione.
Considerazioni sulla progettazione
Calcolo del trasferimento di calore:I principi termodinamici vengono applicati per determinare l'area di trasferimento del calore richiesta, le dimensioni del tubo e le disposizioni del flusso per ottenere il tasso di scambio termico desiderato. Vengono presi in considerazione fattori come le proprietà del fluido, le differenze di temperatura e i coefficienti di trasferimento del calore.
Analisi delle perdite di carico:Il design riduce al minimo la caduta di pressione nel fascio per ridurre il consumo energetico e migliorare l'efficienza complessiva. Ciò comporta l'ottimizzazione della spaziatura dei tubi, dei modelli di flusso e delle configurazioni sconcertanti.
Selezione dei materiali:La selezione dei materiali appropriati per i tubi e le strutture di supporto è fondamentale. Vengono presi in considerazione fattori come la compatibilità dei fluidi, la resistenza alla corrosione, la temperatura e la pressione di esercizio e i costi.
Analisi dello stress:L'integrità strutturale è garantita attraverso l'analisi delle sollecitazioni per prevenire guasti ai tubi dovuti a pressione, espansione termica e vibrazioni.
Distribuzione del flusso:Anche la distribuzione del flusso attraverso l'intero fascio è vitale per un trasferimento di calore uniforme. Ciò comporta la progettazione di varietà appropriate e disposizioni sconcertanti.
Segni di deterioramento nei fasci tubieri
È una buona idea programmare una manutenzione regolare per gli scambiatori di calore. Se non ti senti a tuo agio a ispezionare da solo il fascio tubiero, chiedi a un professionista di aiutarti. Altrimenti ti consigliamo di cercare questi segnali che indicano che potresti aver bisogno di riparazioni
Corrosione sui tubi:La maggior parte dei fasci tubieri sono realizzati con metalli conduttivi, come il rame. Su questi metalli, la corrosione appare solitamente come una tinta verde/marrone viscida o squamosa. Con il passare del tempo, i tubi probabilmente si corroderanno leggermente poiché sono esposti all'acqua/vapore che si muove attraverso il sistema. Un po' di corrosione non è nulla di cui preoccuparsi. Tuttavia, la corrosione indebolisce il metallo e può eventualmente causarne la rottura o il rilascio di minuscole particelle di metallo ossidato nel fluido che scorre attraverso il tubo. Quindi, se vedi molta corrosione, chiama un professionista.
Aria e sporco nel sistema:Non importa quanto sia ben realizzato un fascio tubiero, subirà segni di usura che potrebbero degradarlo. Questi contaminanti possono essere difficili da individuare perché si trovano dietro la superficie opaca del tubo. Cerca eventuali accumuli di sporco alla base dei tubi nel punto in cui si incontrano con le piastre tubiere e i deflettori. Se c'è un accumulo significativo di sporco in quella zona, soprattutto se è viscoso o bucherellato, chiama un professionista. I fasci tubieri che perdono possono causare ulteriori problemi al sistema idrico domestico e di riscaldamento.
Perdite stenopeiche:A volte, una perdita nel sistema non sarà visibile a occhio nudo. Se vedi la presenza di acqua dura nel ritorno della condensa alla caldaia, potresti avere una perdita. Isolare lo scambiatore di calore sospetto dall'alimentazione del vapore, quindi aprire la valvola dell'acqua aprendo anche lo scarico del filtro a Y della condensa. Se l'acqua inizia a fuoriuscire dal filtro, significa che hai un fascio tubiero guasto. Questo problema può essere disastroso se lasciato incustodito. Lasciare che i fasci tubieri guasti penetrino nel tuo sistema può essere molto pericoloso, soprattutto se l'acqua dura ritorna alla caldaia e viene lasciata senza indirizzo per un periodo di tempo prolungato.
La nostra fabbrica
TS Industrial dispone di ampie capacità nella laminazione di precisione di nastri di acciaio inossidabile, nastri di metalli speciali e barre speciali di dimensioni precise. Le nostre specialità includono nastri di spessore sottile, fogli e barre con capacità di larghezza ridotta. Offriamo tolleranze dimensionali e di planarità estremamente strette. Una vasta selezione di acciaio inossidabile, metalli speciali, leghe di rame e nichel, alluminio, valvole, raccordi per tubi e
le leghe di titanio sono disponibili e in stock.
Domande frequenti
D: Come si calcola il diametro di un fascio tubiero?
A: Diametro del fascio "D": questo è il diametro complessivo richiesto per adattare il fascio a un guscio o serbatoio esistente. Questa dimensione include eventuali deflettori o supporti dei tubi. Un buon modo per ottenere un diametro "D" accurato per misurare la circonferenza e dividerla per 3,14. Questo ti dà il diametro del fascio.
D: Un fascio tubiero deve essere supportato sui tubi?
R: I supporti e i distanziatori dei tubi vengono forniti per mantenere i tubi saldamente in posizione e per smorzare le vibrazioni dei tubi. Il fascio è tenuto insieme e dotato di integrità strutturale da longheroni imbullonati o saldati alle testate, ai supporti dei tubi e alla struttura che sostiene l'unità.
D: Cos'è un fascio di tubi a U?
R: Come suggerisce il nome, è composto da un fascio di tubi piegati a forma di U, tipicamente alloggiati all'interno di un guscio. Il design facilita lo scambio di calore tra due fluidi, garantendo un efficiente trasferimento di energia senza contatto diretto tra loro.
D: Come viene determinata la dimensione del tubo?
R: Il tubo viene misurato in base all'esatto diametro esterno (OD) e allo spessore della parete. Il tubo viene misurato in base al diametro esterno nominale (noto anche come NPS o dimensione nominale del tubo) e allo spessore della parete. Le dimensioni fornite per i tubi si riferiscono al diametro esterno effettivo.
D: Dove deve essere sostenuto il fascio tubiero durante il sollevamento?
R: Durante la rimozione del fascio, il peso morto del fascio non dovrebbe mai essere sostenuto sui singoli tubi poiché i tubi sono piccoli e di metallo relativamente sottile. Appoggiare il fascio sulla piastra tubiera, sulle piastre di supporto o sui blocchi di legno tagliati per adattarli alla periferia del fascio.
D: Qual è lo scopo del fascio tubiero?
R: Un fascio tubiero è un insieme di tubi raggruppati insieme e alloggiati all'interno di un guscio. I fasci tubieri sono comunemente utilizzati in una varietà di applicazioni industriali per il trasferimento di calore, la movimentazione dei fluidi e altri processi.
D: Quanto è spesso un fascio tubiero?
R: Tra 5/8" e 3"
Lo spessore varia tra 5/8" e 3". La lunghezza complessiva del tubo comprende l'intera lunghezza della piastra tubiera nonché l'ultima curvatura dei tubi. Il diametro del fascio "D" è il diametro del foro richiesto affinché un fascio tubiero possa adattarsi all'interno di un serbatoio o di un guscio. Include supporti per tubi e deflettori.
D: Qual è il diametro di un fascio tubiero?
A: Diametro del tubo: i diametri tipici dei tubi sono 3/8", 1/2", 5/8", 3/4", 1 1/4" DE La maggior parte dei convertitori di vapore e degli scambiatori acqua/acqua sono 3/4 " DE Si prega di notare che i tubi con diametro esterno di 3/4" hanno un diametro interno di circa 5/8" Alcuni bundle di riscaldatori per serbatoio hanno un diametro esterno di 1 1/4"
D: Come rimuovere il fascio tubiero?
A: Rimuovere il fascio tubiero: una volta rimossa la copertura del guscio, è possibile accedere al fascio tubiero. Rimuovere eventuali staffe, morsetti o supporti che fissano il fascio tubiero al guscio. Sollevare con attenzione il fascio tubiero dal guscio utilizzando una gru o altro mezzo di sollevamento.
D: A cosa servono i fasci tubieri?
R: Manutenzione del fascio tubiero HVAC I fasci tubieri sono una parte essenziale del sistema HVAC e idronico di una struttura commerciale. Sono gli elementi riscaldanti che scambiano e trasferiscono energia sotto forma di calore nell'acqua che viene poi tipicamente utilizzata per il fabbisogno di calore dell'edificio o di acqua calda sanitaria.
D: Come si misura il diametro del fascio?
R: Il modo più semplice per misurare effettivamente il fascio di cavi è con un piccolo strumento di misurazione chiamato OD-Tape. I nastri OD vengono utilizzati nel campo elettrico e idraulico per misurare sia la lunghezza che il diametro esterno complessivo.
D: Qual è il diametro del fascio tubiero?
R: Il diametro del fascio tubiero "D" è il diametro totale necessario affinché un fascio tubiero possa adattarsi all'interno di un guscio o di un serbatoio. Il diametro del fascio "D" comprende deflettori e supporti per tubi. Un modo semplice per misurare il diametro è prendere la circonferenza della conchiglia, quindi dividerla per 3,14 per ottenere il diametro del fascio.
D: Un fascio tubiero deve essere supportato sui tubi?
R: I supporti e i distanziatori dei tubi vengono forniti per mantenere i tubi saldamente in posizione e per smorzare le vibrazioni dei tubi. Il fascio è tenuto insieme e dotato di integrità strutturale da longheroni imbullonati o saldati alle testate, ai supporti dei tubi e alla struttura che sostiene l'unità.
D: Cos'è un fascio tubiero?
R: Un fascio tubiero è un insieme di tubi in uno scambiatore di calore a fascio tubiero. Un insieme di tubi è chiamato fascio tubiero e può essere costituito da diversi tipi di tubi. In uno scambiatore a fascio tubiero il fascio tubiero è racchiuso in un mantello cilindrico, attraverso il quale scorre il secondo fluido.
D: Cos'è la struttura del tubo in bundle?
R: Un fascio di tubi è un gruppo di tubi singoli collegati in modo da fungere da fascio di tubi a singola unità. I sistemi di tubi possono essere utilizzati in diverse forme geometriche come rettangolari, quadrate, triangolari, circolari e persino in forme libere in pianta.
D: Quali sono i diversi tipi di fasci tubieri dello scambiatore di calore?
A: Fascio di tubi diritti VS fascio di tubi a U
Questo tipo è efficiente, ma richiede uno sforzo maggiore per aprire il serbatoio e rimuovere il fascio per effettuare la pulizia o la manutenzione. Il fascio di tubi diritti ha un costo di installazione inferiore rispetto al fascio di tubi a U. Fascio di tubi a U: il nuovo fascio di tubi di uso comune consigliato è il layout del tubo a U.
D: Quali sono i materiali dei tubi nello scambiatore di calore?
R: In base ai confronti dei modelli termici effettuati utilizzando il software HTRI, il rame e il rame/nichel sono generalmente i materiali più conduttivi disponibili per i tubi degli scambiatori. L'acciaio al carbonio, l'acciaio inossidabile e le leghe superiori sono leggermente meno efficienti, ma hanno tutti prestazioni simili.
D: Cosa fa il fascio tubiero?
R: Di solito, i fasci tubieri hanno un'ampia superficie combinata che consente un efficiente trasferimento di calore o il raffreddamento dei fluidi all'interno dei tubi.
D: Qual è la differenza tra tubo a U e tubo dritto?
R: Sebbene i tubi a U richiedano la piegatura, richiedono solo una piastra tubiera e un coperchio, riducendo significativamente i costi. I tubi diritti sono soggetti a danni dovuti alla dilatazione termica, poiché il riscaldamento dei tubi a velocità diverse può danneggiare la piastra tubiera e il mantello. Un giunto di dilatazione può mitigare questo problema, ma aumenta i costi.
D: A cosa serve il tubo a forma di U?
R: I tubi a U vengono utilizzati quando un gas o una sostanza chimica presente nell'aria deve passare attraverso un materiale nel tubo a U, soprattutto a una temperatura inferiore.
